CONFRONTO SOLAI IN LEGNO

L’isolamento termico e lo sfasamento dell’onda termica sono caratteristiche che scarseggiano in un solaio tradizionale dove lo spessore costante -assito- è spesso di soli 20 mm. Legnolego solo con la piastra di 100 mm ha la trasmittanza di 1,0274 W/m² K; lo sfasamento di oltre 6 ore. Utilizzando il sistema Legnolego, opportunamente coibentato, si arriva velocemente a valori di trasmittanza inferiori alle norme di 0,30 W/m² K (valore minimo per zone climatiche E). Per esempio con una piastra in legno, da 100 mm di spessore costante e una coibentazione in fibra di legno da 80 mm densità 240 kg/mc. + 120 mm. densità 160 kg/mc, la trasmittanza è pari a 0,172 W/m² K; è importante valutare, non solo i valori di trasmittanza -inferiori a quelli imposti dalla direttiva europea 91/2002/CE- ma anche e soprattutto i valori di sfasamento ed attenuazione. Con il pacchetto indicato si hanno 19 ore e 22 minuti di sfasamento e l’attenuazione di 0,05. Il solaio LEGNOLEGO ha sempre una piastra omogenea, di legno, da 100-280 mm; questo elevato spessore dà massa e di conseguenza isolamento e sfasamento termico. Nel bilancio energetico dell’edificio, l’involucro assume una importanza determinante. Il miglioramento dell’isolamento termico riduce la dispersione del calore ma anche la quantità di energia richiesta per la climatizzazione invernale ed estiva degli ambienti che permettono l’impiego di una caldaia piccola. Per la stagione estiva, oltre all’isolamento, risulta molto importante il valore di sfasamento termico che, se elevato non obbliga all’uso del condizionatore. Il fattore di attenuazione< a 0,05 indica che la struttura è ben fatta. I classici condizionatori, oltre a consumare molta energia e rendere il clima interno poco salubre, emettono molta CO2.

•

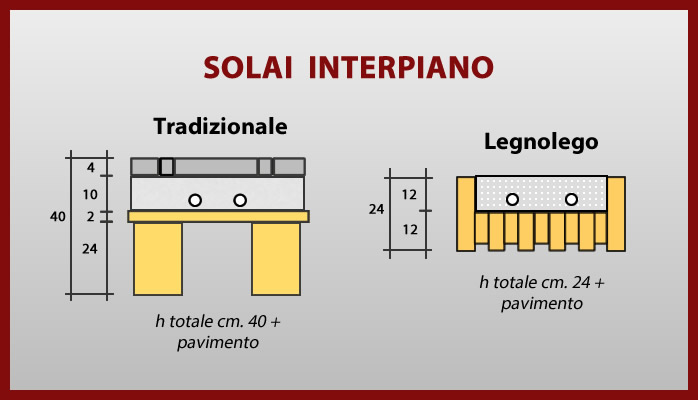

  SOLAIO TRADIZIONALE		SOLAIO LEGNOLEGO
  S.C. 300+50 kg.m²	Portata	S.C. 250+50 kg.m²
  con massetto 150 kg.m²	Peso proprio	63 kg.m²
  Lc 5,00 m + 5%	Luce di calcolo	Lc 5,00 m + 5%
  f.= 1,16 cm.	Freccia	f.= 1,155 cm.
  f/Lc.= 1/451	Freccia/ Luce	f/Lc.= 1/454 (ponderata 1/523)
  H / Lc = 1/12.5	H / Lc	H / Lc = 1/22
  0,120 mc /mq.	Volume legno mq.	0,125 mc /mq.
  10 cm.	H. vano impianti	12 cm.
  variabile	Acustica	ottima
  poche	Finiture soffitto	molte
  manuale o a macchina	Impregnazione	manuale o a macchina
  non ispezionabili	impianti	ispezionabili
  possibile con rete elettro saldata	Incatenamento	predisposto di serie
  variabile	Resistenza sisma	buona
  variabile da 20’ a 40’	Resistenza fuoco	oltre 60'
  15-30 giorni	Montaggio	70-100 mq/giorno
  calcestruzzo leggero + chiodi	Montaggio	a secco
  difficoltoso e distruttivo	Smontaggio	facile-previsto

•

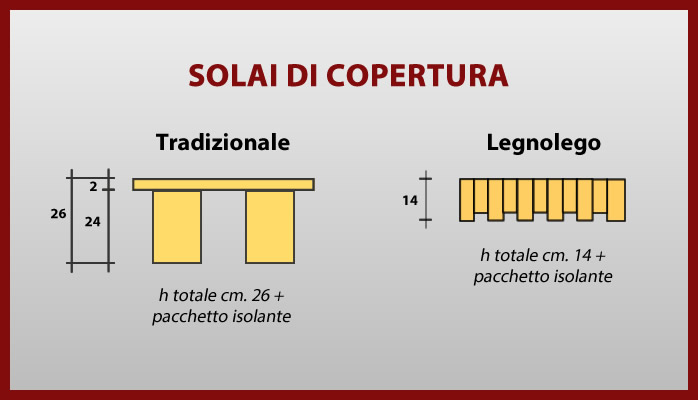

  SOLAIO TRADIZIONALE		SOLAIO LEGNOLEGO
  S.C. 150+100 kg.m²	Portata	S.C. 150+100 kg.m²
  18 kg.m²	Peso proprio	65 kg.m²
  Lc 5,00 m + 5%	Luce di calcolo	Lc 5,00 m + 5%
  f.= 1,40 cm.	Freccia	f.= 1,644 cm.
  f/Lc.= 1/356	Freccia/ Luce	f/Lc.= 1/319 (ponderata 1/367)
  H / Lc = 1/19	H / Lc	H / Lc = 1/37
  0,065 mc /mq.	Volume legno mq.	0,130 mc /mq.
  2 cm.	H. vano impianti	12 cm.
  variabile	Acustica	ottima
  poche	Finiture soffitto	molte
  manuale o a macchina	Impregnazione	manuale o a macchina
  non ispezionabili	Impianti	ispezionabili
  possibile con rete elettro saldata	Incatenamento	predisposto di serie
  variabile	Resistenza sisma	buona
  variabile da 20’ a 40’	Resistenza fuoco	oltre 75'
  30-50 mq/giorno	Montaggio	70-100 mq/giorno
  inghisato + chiodi	Montaggio	a secco
  assai difficoltoso	Smontaggio	facile-previsto

•

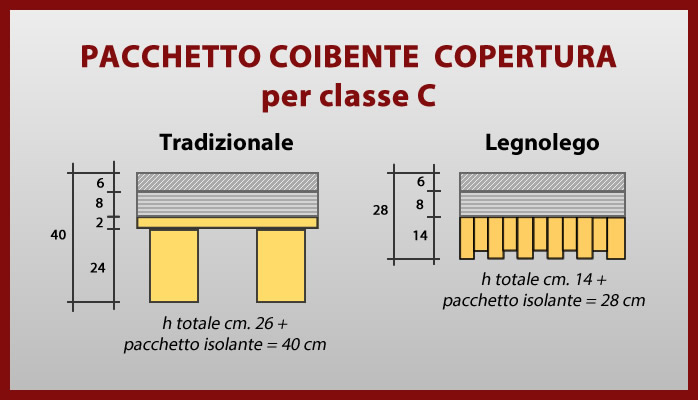

  SOLAIO TRADIZIONALE		SOLAIO LEGNOLEGO
  Pacchetto 14 cm.: fibra 8 cm. 240 Kg/mc. + fibra 6 cm. 160 Kg/mc.	Isolante Classe C	Pacchetto 14 cm.: fibra 8 cm. 240 Kg/mc. + fibra 6 cm. 160 Kg/mc.
  0,277 W/m²K	Trasmittanza base	0,226 W/m²K
  9 ore 3’	Sfasamento base	16 ore 43'
  0,424	Fattore attenuazione invernale	0,082
  0,416	Fattore attenuazione estiva	0,070
  33,39°- 53,12° = 19,73°	Delta temperatura soffitto	39,29°- 42,79° = 3,50°
  23,66°- 28,65° = 4,99°	Delta temperatura soffitto con ventilazione	25,49°- 26,32° = 0,83°

  Simulazioni su Vicenza con PAN 5.1

•

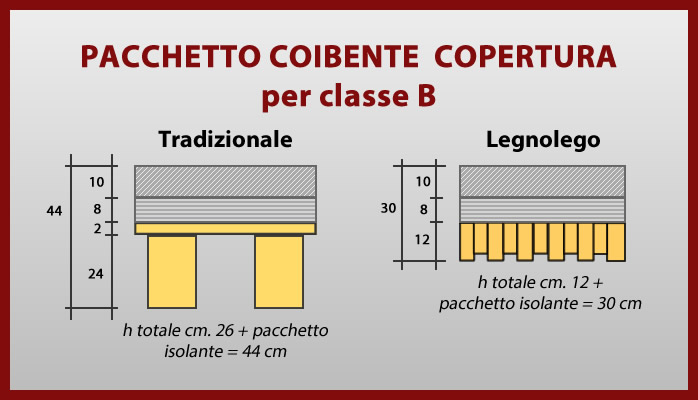

  SOLAIO TRADIZIONALE		SOLAIO LEGNOLEGO
  Pacchetto 18 cm.: fibra 8 cm. 240 Kg/mc. + fibra 10 cm. 160 Kg/mc.	Isolante Classe B	Pacchetto 18 cm.: fibra 8 cm. 240 Kg/mc. + fibra 10 cm. 160 Kg/mc.
  0,216 W/m²K	Trasmittanza base	0,184 W/m²K
  11 ore 59’	Sfasamento base	19 ore 37’
  0,245	Fattore attenuazione invernale	0,046
  0,241	Fattore attenuazione estiva	0,039
  35,89°- 47,88° = 11,99°	Delta temperatura soffitto	39,91°- 41,86° = 1,95°
  24,58°- 27,47° = 2,89°	Delta temperatura soffitto con ventilazione	25,64°- 26,11° = 0,47°

  Simulazioni su Vicenza con PAN 5.1

•

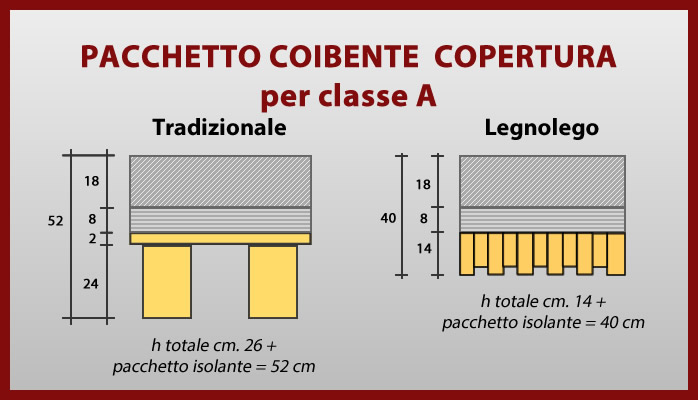

  SOLAIO TRADIZIONALE		SOLAIO LEGNOLEGO
  Pacchetto 26 cm.: fibra 8 cm. 240 Kg/mc. + fibra 18 cm. 160 Kg/mc.	Isolante Classe A	Pacchetto 26 cm.: fibra 8 cm. 240 Kg/mc. + fibra 18 cm. 160 Kg/mc.
  0,149 W/m²K	Trasmittanza base	0,133 W/m²K
  17 ore 18’	Sfasamento base	24 ore 56’
  0,085	Fattore attenuazione invernale	0,015
  0,083	Fattore attenuazione estiva	0,013
  39,02°- 43,19° = 4,17°	Delta temperatura soffitto	40,43°- 41,08° = 0,65°
  25,41°- 26,41° = 1,00°	Delta temperatura soffitto con ventilazione	25,78°- 25,93° = 0,15°

  Simulazioni su Vicenza con PAN 5.1
